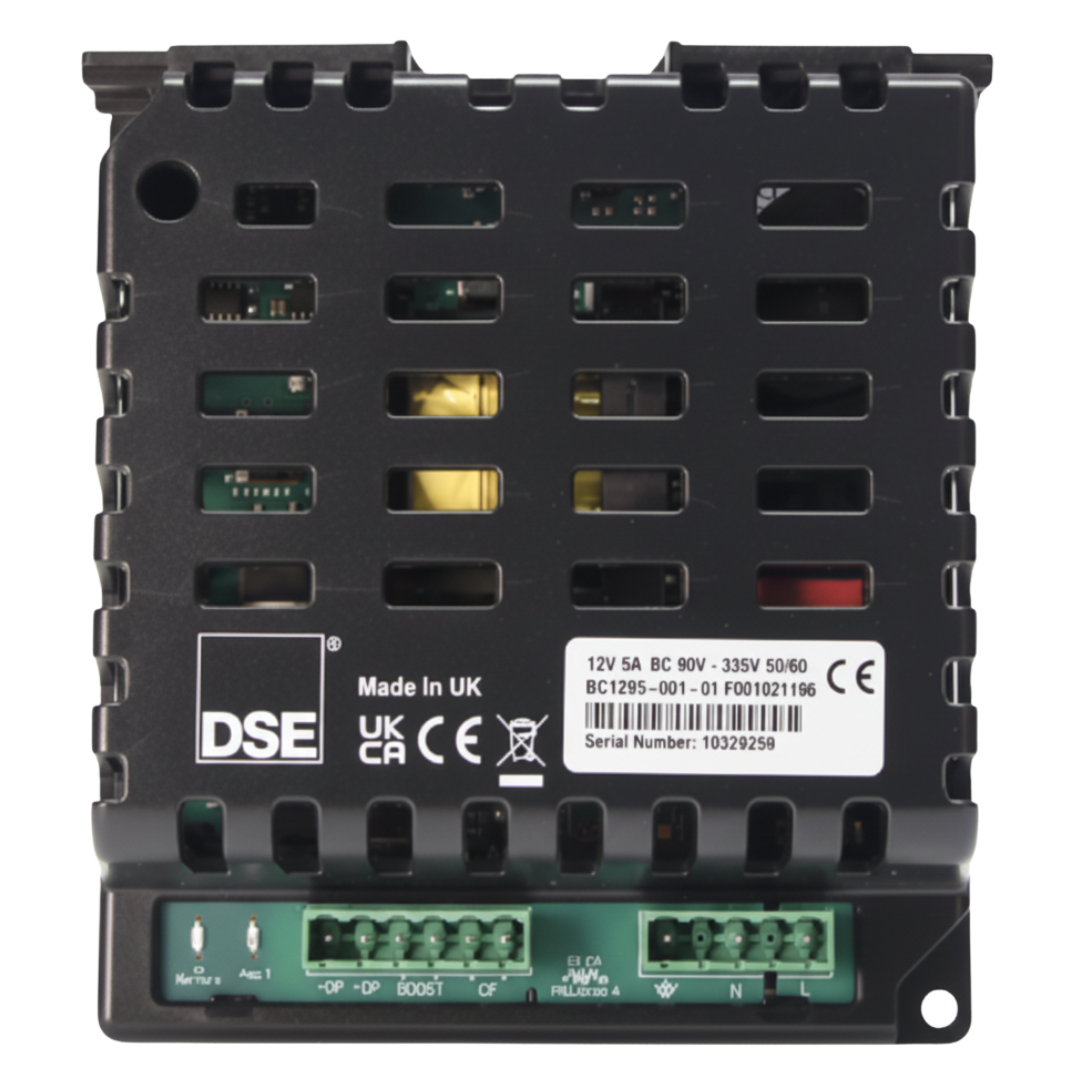

Cargador de Baterías Deep Sea DSEBC1205 | 12 V, 5 A

Deep Sea DSEBC1205 | Cargador de baterías 12 V, 5 A

El DSEBC1205 es un cargador de baterías de modo conmutado para sistemas de 12 V, con corriente de carga de 5 A y voltaje de carga ajustable. Está diseñado para permanecer conectado a la batería y a la alimentación de CA, incluso durante condiciones de alta demanda como el arranque o funcionamiento del motor.

Características principales

• Tecnología de fuente conmutada.
• Voltaje de carga ajustable mediante potenciómetro.
• Carga en dos etapas: corriente constante (bulk) y voltaje constante (float o boost).
• Función boost manual mediante contacto entre terminales BOOST.
• Indicador LED de estado del cargador.
• Relé de falla de cargador normalmente cerrado y libre de potencial.
• Montaje en riel DIN de 35 mm o directamente sobre chasis.
• Diseñado para permanecer conectado a la batería y a la alimentación AC.

Especificaciones eléctricas

• Modelo: DSEBC1205
• Números de parte documentados: BC1205-01 y BC1205-02
• Sistema de batería: 12 V
• Corriente de carga: 5 A
• Rango de alimentación AC: 90 a 305 VCA
• Frecuencia: 45 a 65 Hz
• Corriente máxima de entrada: 1.4 A a 110 VCA / 0.9 A a 230 VCA
• Rango de salida documentado en ficha vigente: 12.5 a 14.5 VCD
• Rango de corriente: 0 a 5.1 A sin reducción de capacidad
• Límite máximo de corriente: 5.16 A
• Eficiencia: mayor a 82 %
• Rizado y ruido: menor a 2 % del voltaje de salida configurado
• Salida de falla: contacto NC libre de potencial, 3 A resistivos a 30 VCD

Carga y baterías

El cargador trabaja en dos etapas. En la etapa bulk mantiene una corriente constante de 5 A. Cuando la corriente disminuye, pasa a una etapa de voltaje constante en nivel float o boost, según el estado de la entrada BOOST.

El equipo viene ajustado de fábrica para baterías de plomo-ácido y permite modificar el voltaje de salida para otros perfiles de baterías recargables compatibles. No debe conectarse a baterías no recargables.

Variante BC1205-02

La función de detección automática de batería corresponde específicamente a la variante BC1205-02. Esta versión realiza pruebas periódicas de presencia de batería y dispone de indicación de estado de conexión. No se debe asumir esta función en la variante BC1205-01.

Protecciones documentadas

• Subtensión en alimentación AC.
• Polaridad inversa en salida de carga.
• Sobrecorriente.
• Cortocircuito.
• Detección de batería desconectada en la variante BC1205-02.

Montaje y dimensiones

• Montaje: riel DIN de 35 mm o chasis.
• Dimensiones: 129.6 × 138.5 × 49 mm.
• Peso: 0.42 kg.
• Temperatura de operación: -25 °C a +55 °C.

Antes de comprar e instalar

Confirma el voltaje del banco de baterías, química de batería, alimentación AC disponible, montaje y la variante exacta del cargador. Si necesitas la función de detección automática de batería, verifica que el equipo sea específicamente BC1205-02.

Seguridad: instalar dentro de un gabinete que impida el contacto accidental con tensiones peligrosas y terminales expuestos. No retirar la cubierta mientras el equipo esté conectado a la alimentación AC.
